  • احتراف تغيير سوكت الشحن usb بأبسط المعدات


    ​​

    احتراف تغيير سوكت الشحن usb بأبسط المعدات

    اخواني في الله ان شاء الله حا نتكلم عن تغيير سوكت الشحن واعطاله وابسط الطرق لتغييره
    وبعض الحلول الحصرية لتسهيل التركيب


    الموضوع يشمل جميع الاجهزه

    طبعا معروف انه يتم تغييره بواسطة الهوت اير فلابد من توفره

    الاسئله المتكرره في هذه الموضوع
    1- السوكت موجود قريبا من المايك او في منطقة حساسة
    2-الشاشة الداخلية لحام ولتركيب السوكت لابد من!!!!!
    3-السوكت يذوب عند التركيب
    الخ.........................


    نبدأ على بركة الله
    -1-
    في بعض الاجهزة نجد ان سوكت الشحن قد يكون في منطقة حساسة مثلا هاتف سامسونج s6 تحت لوحة السوكت مباشرة يوجد مفتاح الهوم وحساس البصمة والحرارة الزائدة قد تكون سبب في تعطلهما او تنقص في كفائتهما لحل مثل هذه المشاكل يمكننا استخدام لاصق مضاد للحرارة لعزل الحرارة في المناطق الحساسة اذ انه يمتاز بدرجة تحمل عالية للحرارة (مابسيح بالبلدي كدة)


    طبعا اللاصق دا تقريبا يتوفر في بعض المحلات المختصة بمعدات صيانة الهاتف المحمول 😎😎😎😎
    طيب حتجي تقول لي ماعندي او مامتوفر في منطقتي عامل لينا مفتح يعني😳😳😳😳😳😳
    !!!!!!!!!!!!!!!!
    طبعا في بدائل متوفرة تقريبا في اي منطقة لكن مابنتبه ليها
    طيب زي شنو يازيرو؟
    A
    شريط الطلاء وعندنا في السودان اسمو شريط مسار بستخدموا ناس البياض وطلاء السيارت وبرضو يمتاز بدرجة تحمل عالية للحرارة لكن ليس بكفاءة الشريط اللاصق المضاد للحرارة لذلك لابد من تدبيل الشريط مرتين حول المنطقة المراد حمايتها كاالايسيهات وغيرها لاحظ صورة الشريط
    متوفرة تقريبا في اغلبية
    محلات معدات البناء وعند ورش صيانة وطلاء السيارات




    B

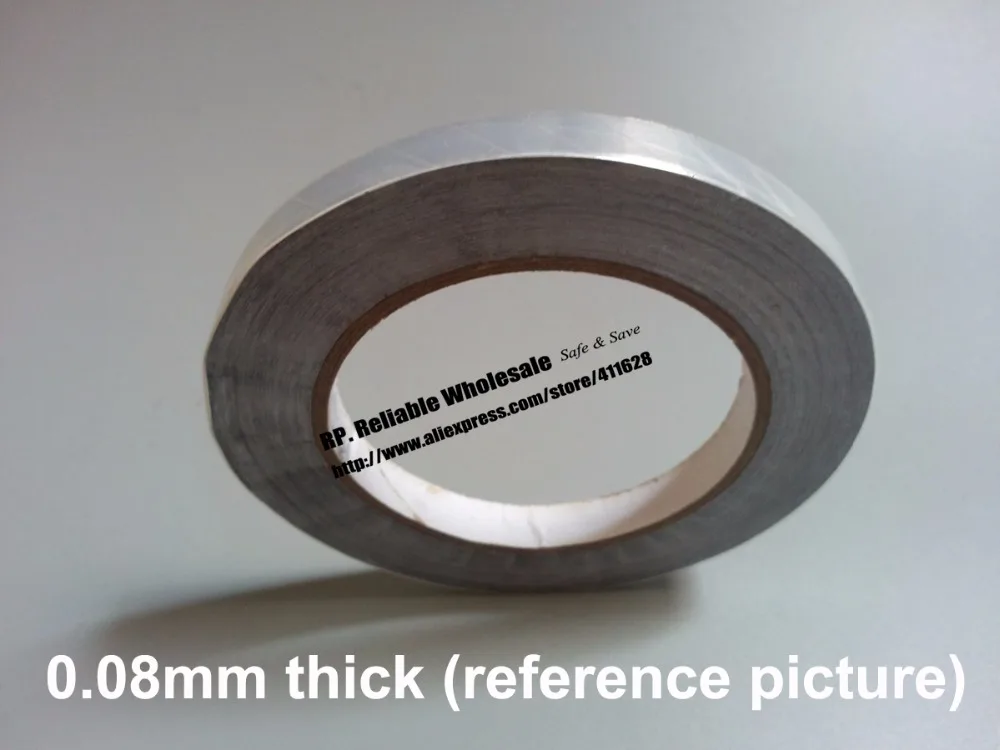

    ورق الالمونيوم اي ورق الالمونيوم برضو يمتاز انه يحتمل درجات الحرارة العالية الاتية من الهوت اير فيمكن ايضا استخدامه في حماية المناطق الحساسة ولكن لاتوجد به مادة لاصقة لكي يثبت على المنطقة فيمكن تثبيته عن طريق شريط المسار او عن طريق مشابك ورق معدنية على المنطقة المراد حمايتها
    وفي شكل ثاني منه بيأتي في شكل شريط



    شكل الشريط اللاصق


    لسا حكمل ما انتهيت
    التعديل الأخير تم بواسطة Mr.Zero; الساعة 22-11-2017, 08:36 AM.
    (هذا ما عندي فإن أحسنت فمن الله، وإن أسأت أو أخطأت فمن نفسي والشيطان)

  • #2
    -2-
    في بعض الاجهزة الصينية مثل اجهزة x-bo تجد ان الشاشة الداخلية تاتي لحام واذا حاولت تفك البوردة عشان تشتغل عليها حا تحتاج تفك الشاشة من البورة مما تزيد احتمالية انك تقطع كيبل الشاشة او خلع رجل من ارجل الشاشة بغض النظر عن الزمن الذي تستغرقه


    في هذه النوعية من الاجهزة خلع السوكت يعتبر سهلا كل ماعليك هو جعل البوردة في شكل رأسي والتسخين بالهوت اير في شكل أفقي وخلع السوكت لكن المشكلة في التركيب !!!!!!!!!!!
    في الغالب السوكت يأتي بأربعة ارجل 2 خلفية و 2 امامية
    خليك معاي بس بحتاج لي قصامة ونقوم بقطع الارجل الخلفية من السوكت وننزل السوكت باستخدام الكاوية فقط



    اذا لم تتوفر القصامة عندك يمكنك ااستخدام قصافة الاظافر (طفارة بالبلدي)



    البوردة بعد تركيب السوكت



    في هذه العملية يوصى باستخدام كاوية ذات سن عريضة
    برضو لسا حكمل
    التعديل الأخير تم بواسطة Mr.Zero; الساعة 21-10-2017, 12:54 AM.
    (هذا ما عندي فإن أحسنت فمن الله، وإن أسأت أو أخطأت فمن نفسي والشيطان)

    تعليق


    • #3
      -3-
      في الغالب عند تركيب سوكت الشحن تواجهنا مشكلة زوبان السوكت من الداخل فتجد ان السوكت نزل في البوردة في شكل سليم ولكن عند محاولة ادخال الشاحن لايدخل الى السوكت فنجد ان الجزء البلاستيكي فيه قد ذاب وجمد في شكل جديد لايسمح بدخول الشاحن والسبب الاساسي لهذه المشكلة درجة الحرارة العالية اواحيانا التصنيع السيئ للسوكت
      !!!!!!!!!!!!!!!!!!!!!!!!!!
      نحلها كيف ؟؟؟؟؟؟؟؟؟
      ممكن نستخدم استخدام الادوات التي تم ذكرها في المشكلة الاولى

      A
      شريط لاصق مضاد للحرارة
      B
      شريط المسار
      او نستخدم طرق أخرى
      C
      شفرة الحلاقة
      D
      جفط
      طيب كيف يعني ؟؟؟؟؟؟


      لاحظ الصورة
      A



      B



      نلاحظ كيفية وضع طبقة الحماية على اسفل السوكت وبهذه الوضعية لايتأثر الجزء الداخلي للسوكت

      C

      وفي هذه الحالة نقوم بقسم الشفرة الى نصفين ونضعها اسفل مكان تركيب السوكت وتثبيتها عن طريق شريط المسار
      لاحظ الصورة






      وتبدا تشتغل بالهووت اير عادي من غير اي تخوف على ذوبان السوكت

      D
      اكيد في ناس اتحيرت مع كلمة جفط دي خلي بالك معاي وانا اوريك كيف
      نقوم بقطع الجفط من المنتصف باستخدام زردية قصامة او اي اداة اخرى تعطي نفس النتيجة ليصبح في هذا الشكل




      وننتبه ان يكون متاسبا مع السوكت في الحجم لاحظ الصورة






      ونقوم بتسخين مكان السوكت بالبوردة وتنزيله من غير الخوف من درجات الحرارة الزائدة


      في الاخر اعتذر اذا كان الشرح طويل اخواني
      بس حبيت اشارك تجربتي لحل هذه والخطوات المتعبة

      تم بحمد الله
      أذا اعجبك الموضوع اضغط على زر تقييم
      التعديل الأخير تم بواسطة Mr.Zero; الساعة 21-10-2017, 12:53 AM.
      (هذا ما عندي فإن أحسنت فمن الله، وإن أسأت أو أخطأت فمن نفسي والشيطان)

      تعليق


      • #4
        موضوع رائع
        وشرح اروع
        احلي تقيييم يا رائع

        بالتوفيق
        إذا تركت فنجان قهوتك وعدت إليه بعد فترة، حتمًا سيبرد !
        تمامًا كالغضب اتركه فترة حتى يهدأ، ثم عاتب الآخرين على ما فعلوه معك

        تعليق


        • #5
          جزاك الله خيرا

          تعليق


          • #6
            موضوع دسم مشكووووور اخي
            لا اله الا انت سبحانك اني كنت من الظالمين

            تعليق


            • #7
              الله ينور عليك يازيرو مجهود كبير مشكور علي الموضوع المفيد
              في ميزان حسناتك ان شاء الله
              ------------- -----------
              .: Best Regards
              MOHAMED MOSTAFA
              GSM SUDAN TEAM

              تعليق


              • #8
                موضوع ممييز واحترافي وابداااع في ميزان حسناتك انشاء الله مستر زيرو

                تعليق


                • #9
                  مشكور Mr.Zero شرح رائع من شخص مميز جداً

                  بارك الله فيك تستحق التقييم مجهود كبير جداً

                  جزاك الله خير

                  تعليق


                  • #10
                    ممتاز مستر 0 وشرح روعة وواضح جدا
                    وكالعادة مميز ومتالق الي اخر حد

                    تعليق


                    • #11
                      ما شاء الله عليك
                      موضوع مهم جدا وبساعد الصنايعية كتير
                      تنسيق وترتيب ولا اروع
                      شغل حصري
                      تقيييييييييييييم

                      +++++++++
                      (رَبِّ اشْرَحْ لِي صَدْرِي * وَيَسِّرْ لِي أَمْرِي * وَاحْلُلْ عُقْدَةً مِنْ لِسَانِي * يَفْقَهُوا قَوْلِي)

                      تعليق


                      • #12
                        ياسلاااام تسلم يدك

                        شرح جميل و واضح وسلس

                        في ميزان حسناتك

                        تعليق


                        • #13
                          شرح جميل جدا وبالتوفيق ي جميل

                          تعليق


                          • #14
                            موضوع الموسم
                            مشكور يا محترف
                            كل الجروح بتروح الي التي في الروح
                            خلي القلب شباك نحو الامل مفتوح

                            تعليق


                            • #15
                              جميل

                              منسق

                              مبسط

                              سهل

                              اشكرك وربنا يعظم اجرك
